블록 /Home (64 점위치)를 위한 지적 무선 전신 화재 경보기 제어 패널
서문
JB-TB-TC5126W 무선 지적 화재 경보기 제어 패널은, 수년 동안 소방 산업으로 회사의 화재 엔지니어링 경험을 요약하, 우리의 회사의 소방 시장 수요에 대한 전체 조사중에 설계되고 개발된 지적 무선 통합 화재 경보 제어판의 새로운 세대고 완전히 GB4717-2005 화재 경보기 제어 패널을 위한 요구조건을 충족시키으면서, 화재 경보 시스템과 GB16806-2006 화재 연동제 제어 시스템의 무선 통신 기능에 대한 GA1151-2014 일반 요구사항입니다.

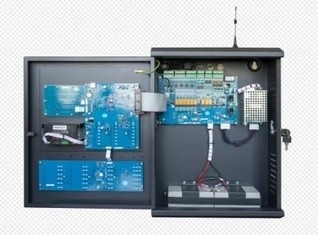

제어판은 벽에 붙여진 구조와 모듈 설계를 채택하고, 전 기능, 높은 신뢰도와 신축성 구조의 상술을 가지고 있습니다. 시스템은 배우고 사용하도록 쉬운 작동하기 위한 쉬운 컬러 엘씨디 디스플레이를 채택합니다. 이 제어판은 무선 방법에 의해 경보점으로 연결될 수 있습니다. JB-TB-TC5126W 무선 지적 화재 경보기 제어 패널은 소방 공학의 다양한 필요를 충족시키기 위해 필요에 따라 우리의 회사에 의해 생산된 지점형 무선 열 검출기, 무선 스멘테레 검출기, MCP, 무선 가연성 가스 감지기, 기타 등등과 일치될 수 있습니다. 이 제어판을 사용하고 운영하기 전에 주의깊게 본서를 읽으세요. 위임과 수락 뒤에, 본서는 지나서 돌보고 제대로 향후 참조를 위해 유지되어야 합니다!
제어판 성분에 대한 도입
제어판에 익숙한 더 당신을 만들기 위해, 수행원은 간략하게 제어판의 주성분을 도입합니다 :
·Main 제어 모듈
주제어보드는 시스템의, 그리고 시스템의 다른 부품이 화자 조건 음성 경보, 등과 같은 상응하는 지휘를 실행하도록 명령한 데이터 분석 결과에 따르면 다른 부품으로 전해진 정보 데이터를 분석하고 처리하는 것에 책임이 있습니다.
·Display 모듈
디스플레이 부품은 매일 유지 관리와 쿼리 인터페이스와 더불어, 알람 정보의 주요 출력 인터페이스를 제공합니다.
·Key 모듈
매트릭스 버튼은 사용자들이 시스템을 구축하고 유지하기 위한 매우 편리한 제어판에서 사용됩니다.
·Power 모듈
전력 공급 모듈은 전체 시스템 장비를 위한 동력을 공급하고, 주요 권력 고장, 예비 전원 고장과 예비 전원 부족 전압과 같은 파워 폴트 신호를 제공하고, 좋은 대항 간섭 능력을 가집니다.
·Wireless 470 모듈
470MHzFSK 코드화되 양방향 통신은 32 무선 장비와 통신할 수 있습니다.
·Loop 제어판
이 제어판은 덜 배선용과 높은 신뢰성을 가지고 있는 18 지적 루프 제어판으로 연결될 수 있습니다. 정의에 의하면 시스템에 연결된 어떠한 버스 기기과도 관련될 수 있고, 그러므로 완전히 공학 배선, 장비 구성과 설치의 내재적 문제와 경보 연동제 통합 시스템의 디버깅을 해결하면서, 매뉴얼 화력 지휘 벤처기업 패널 위의 각각 시작 / 정지 키는 버스 연동 장치의 시작 / 중지 제어를 완료합니다.
·Direct 제어판
이 제어판은 6 방법 삼선식 직결 제어판을 갖추고 있을 수 있고, 출력 라인의 개방 회로와 단락 회로를 발견하는 기능을 가지고 있으며, 그것이 제어 모듈 자체의 신뢰성과 중요한 장비와의 그것의 연결을 최대 정도에게 보증할 수 있습니다.
주요 기술적 요구
| 주 전원 공급 | AC220V(3.5A),range :+10%~-15% |
| 배터리 | 납산 축전지 12V/3.3Ah Ｘ 2 |
| 능력 | 2 무선은 64 핵심 / 루프 40 네트워크 세그먼트를 고리로 만듭니다 |
| 고주파 주파수 | 전송 전력<20dbm> |
| 주파수대 | 470MHz |
| 통신 거리 | ≤700m |
| 동작 환경 | 기온 10C~+55C, 상대적 humidity≤95% |
| 차원 | 360x130x480mm |
결점과 비정상이 정보 처리와 일반 수표
| 아니오. | 결점 | 이유 | 솔루션 |
| 1 | 갑자기 나타나는 것 뒤에 어떤 디스플레이 또는 비정상이 디스플레이 |
A. 전원 공급기는 비정상입니다 비. 디스플레이 패널 케이블과의 약한 접속 |
A. 24V 전원 공급기를 확인하세요 비. 연결용 케이블을 확인하세요
|
| 2 | 갑자기 나타나는 것 뒤에 주요 권력 실패 |
A. 어떤 교류 전력 비. AC 퓨즈는 밖에 태워집니다 |
A. AC 와이어를 확인하고 연결시키세요 비. 교환 AC 퓨즈는 (매개 변수를 위한 브랜드를 봅니다) |
| 3 | 갑자기 나타난 후, 대기 실패는 드러내집니다. |
A. 보험은 깨집니다 비. 가난한 라인 연결 배터리의 C. 손해 |
A. 안전 튜브를 바꾸세요 (매개 변수를 위한 브랜드를 보세요) 비. 전원 박스를 열고 적절한 연결기를 확인하세요 C. ＡＣ 전원 하에 8 시간 이상 갑자기 나타난 후, 결점이 제거될 수 없으면 배터리를 교체하세요. |
| 4 | 외부 디스플레이 패널을 등록할 수 없습니다 | 통신은 연결 오차를 정렬시키거나, 입찰했습니다 |
화재 디스플레이 패널의 전원 라인과 통신 회선을 확인하세요
|
| 5 | 인쇄하지 마세요 |
A. 계속 인쇄할 예정이지 마세요 비. 인쇄기 케이블의 불량 접속 Ｃ. 프린터는 깨집니다. |
A. 설정을 재설정하세요 비. 체크하고 잘 연결되세요 Ｃ. 프린터를 바꾸세요 |
| 6 | 매뉴얼 버튼을 누르는 것 뒤에 어떤 응답 |
A. 매뉴얼 금지 상태 비. 매뉴얼 화재 기동 디스크의 나쁜 케이블 접속 |
A. 리셋 개시 모드 비. 체크하고 잘 연결되세요 |
| 7 | 장비 고장 |
A.Equipment 분리 비. 장비는 손상됩니다 |
A. 연결을 확인하세요 장비을 B. 대체
|
| 8 | 클록 장애, 저장 결점, 루프 결점, 기타 등등. |
A. 환경적 간섭 비. 대응부의 노화 |
A. 토대가 보존 상태가 좋은지 체크하세요 B. 우리의 기술적 서비스 부서에게 통보하세요 |
업체 정보
2015년에 설립된 허난 웨이구오 지능 기술 Co., Ltd．는 아니오 한웨이 전자 그룹 기업 (주식의 중요한 자회사입니다. 다음300007) 지적 건강한, 안전한 집과 이엇 사업의 분야에서. 핵심 센서기술에 의존하는 허난 웨이구오 지능 기술 Co., Ltd．가 가스와 스모크 알람, 공기 특성 모니터, 술 테스터와 소방 제품에 초점을 맞춥니다. 양쪽 한웨이 전자 그룹 기업 그리고 해외에서 허난 웨이구오 지능 기술 Co., Ltd．로부터의 특색있는 기술에 대한 도입을 기반으로 디자인, R&D 개발, 생산, 영업과 서비스의 수집과 혁신적 회사로 발전했습니다. 항상 전세계적으로 가족들과 사용자들에게 안전한, 건강하고 환경적으로 우호적이고 지적 작업과 생활 환경을 제공하면서, 우리는 지적 하드웨어에서 지도자가 되는 것에 전념할 것입니다.
FAQ
Q1 : 제조사입니까?
한 : (예)
Q2 : 생산 소요 시간이 무엇입니까?
한 : 보통
화력 지휘 : 일로 일하는 한 주
크기 품질 : 일로 일하는 3 주
비상등 : 일로 일하는 2 주
크기 품질 : 4주요
Q3 : 어떻게 당신이 상품을 수송합니까고 얼마나 오래 그것이 걸리 도달합니까?
한 : 우리는 보통 DHL, UPS, 페덱스에 의해 또는 공기에 의해 운반합니다. 지불 뒤에 있는 3-5 일은 받았습니다.
Q4 : 나는 샘플 순서를 가지고 있을 수 있습니까?
한 :예, 우리는 샘플 순서를 검사와 수표 품질로 맞아들입니다.
Q5 : 당신은 OEM 서비스를 제공합니까?
한 : 예, 우리는 당신의 요구에 따라 장치를 설계할 수 있습니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
