2.54 밀리미터 핀 피치 DF9 16 박막압 센서 신속한 응답

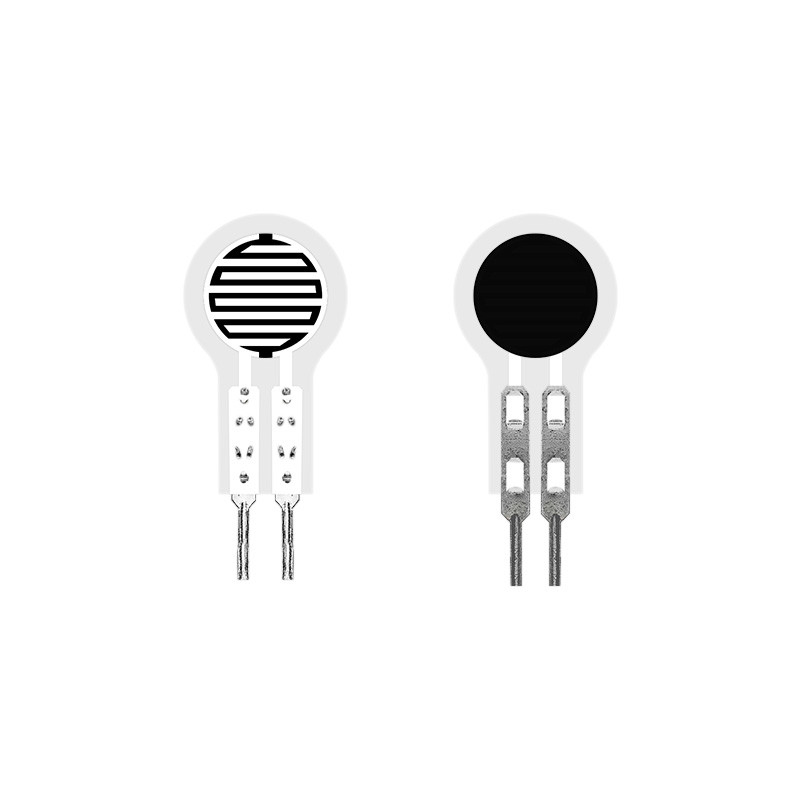

현명한 신축성 박막 압력 센서 DF9-16 시리즈

기술

DF9-16 시리즈 신축성 박막 압력 센서는 탄력적 압력 센서 기술의 독립적 지적 소유권과 센서의 신형입니다. 그것은 압력 검출의 고감도를 달성하기 위해, 탄력적 나노 기능성 물질의 강력 접착, 벤딩저항성과 고감도와 탄력적 박형 소재에 인쇄됩니다.
얇은 필름 압력 센서는 저항형 센서입니다. 출력 저항은 센서 표면 증가에 대한 압력으로서 감소합니다. 압력은 특별한 압력저항 관계를 통해 측정될 수 있습니다. 그것은 신축성 표면에 압력 측정 시나리오에 적합하고, 넓게 스마트 홈, 가전제품, 자동차 전자 공학, 의학 장비, 산업 제어, 스마트 로봇과 다른 분야에서 사용될 수 있습니다.

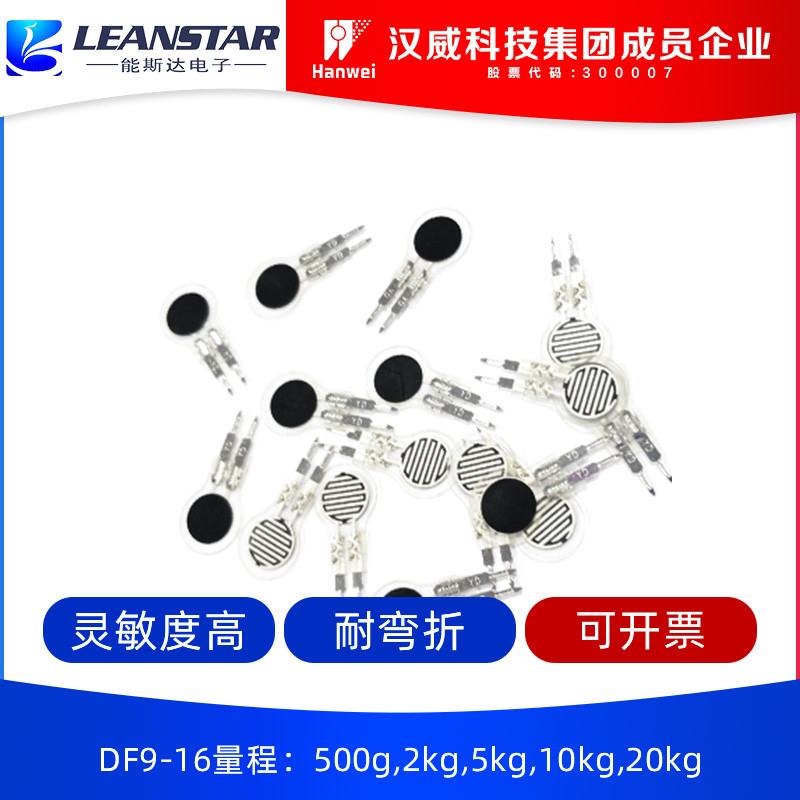

DF9-16 일련은 현재 500g, 2 킬로그램, 5 킬로그램, 10 킬로그램, 20 킬로그램과 다른 다른 범위 모델들을 가지고 있습니다.

특징

Ø 초박막형, 0.3 밀리미터보다 적은 두께

Ø 신속한 응답

Ø 장수가 100만 번 이상을 판단하는 긴급한 시험을 통과했습니다

Ø 검출 회로는 통합되고 적용되도록 단순하고 쉽습니다

Ø 센서 프로파일은 맞춤화될 수 있습니다

Ø 센서 레인지 파라메터는 맞춤화될 수 있습니다

Ø은 로에스 인증을 통과했습니다

생성물 파라미터

성능 인덱스

자료 참조 시트

모형을 만드세요 : DF9-16@500g		모형을 만드세요 : DF9-16@2kg		모형을 만드세요 : DF9-16@5kg		모형을 만드세요 : DF9-16@10kg		모형을 만드세요 : DF9-16@20kg
압력 / 킬로그램	resistance/kΩ	압력 / 킬로그램	resistance/kΩ	압력 / 킬로그램	resistance/kΩ	압력 / 킬로그램	resistance/kΩ	압력 / 킬로그램	resistance/kΩ
0.05	34.87	0.2	11.20	0.5	8.66	1	4.38	2	4.85
0.1	14.87	0.4	6.07	1	4.68	2	3.05	4	3.67
0.2	7.39	0.6	4.31	1.5	3.60	3	2.50	6	3.06
0.25	6.14	0.8	3.43	2	3.11	4	2.20	8	2.73
0.3	5.19	1	2.97	2.5	2.78	5	2.00	10	2.55
0.4	4.37	1.2	2.67	3	2.55	6	1.85	12	2.43
0.5	3.77	1.4	2.48	3.5	2.36	7	1.76	14	2.36
		1.6	2.30	4	2.17	8	1.70	16	2.31
		1.8	2.19	4.5	1.98	9	1.63	18	2.27
		2	2.08	5	1.83	10	1.60	20	2.23

기준 회선
