더 나은 삶을 위한 특별한 경험 유연한 박막 압력 센서 ZD10-100
설명
ZD10-100 유연한 박막 압력 센서는 유연한 압력 센서 기술의 독립적인 지적 재산권을 가진 새로운 유형의 센서입니다.플렉서블 나노 기능성 소재의 강한 접착력, 내굴곡성, 고감도의 유연한 얇은 소재에 인쇄하여 높은 압력 감지 감도를 구현합니다.
플렉시블 필름 압력 센서는 저항성 센서입니다.센서 표면에 가해지는 압력이 증가함에 따라 출력 저항이 감소합니다.압력은 특정 압력-저항 관계를 통해 측정할 수 있습니다.
ZD10-100은 주로 특정 영역의 작은 압력 감지에 사용됩니다.응답점은 50g 미만으로 낮아 ZD10-100 센서 표면의 압력 트리거 및 압력 변화를 효과적으로 감지할 수 있습니다.스마트 홈, 소비자 전자 제품, 자동차 전자 제품 및 기타 분야에서 널리 사용될 수 있습니다.
특징
Ø 초박형, 두께 0.3mm 미만
Ø 유연한 방수 패키지
Ø 굽힘 저항
Ø 빠른 응답
Ø 장수, 100만 회 이상의 가혹한 시험 통과
Ø 출력 신호는 감지하기 쉽습니다.
Ø 제품 길이, 크기, 핀 패키지 등 사용자 정의 가능
Ø 센서 범위 매개변수는 사용자 정의할 수 있습니다
성과 지표
| 모델 |
ZD10-100 |
| 범위 |
0~500g |
| 두께 |
≤0.3mm |

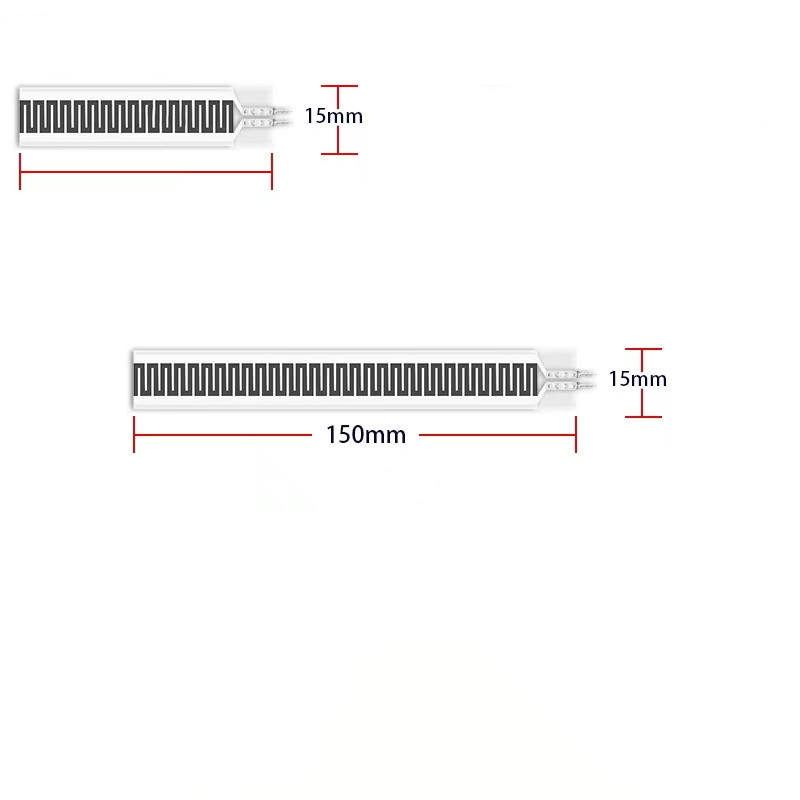

| 치수 |
사양 및 크기 설명 참조 |
| 응답점1 |
≤50g |
| 반복성 |
±5%(50%부하) |
| 일관성2 |
±15%(동일 모델 일괄) |
| 히스테리시스 |
+10%(RF+ - RF-)/RF+ |
| 내구성 |
＞100만회 |
| 초기 저항 |
＞10MΩ(무부하) |
| 응답 시간 |
<1ms |
| 재개 시간 |
<15ms |
| 시험 전압 |
일반적인 값 DC 3.3V |
| 작동 온도 |
-20℃ ~ 60℃ |
| EMI |
농산물 없음 |
| 지속가능발전교육 |
무감각 |
데이터 참조 시트
| 모델 |
압력/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
저항/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
참고: 아이콘의 곡선은 특정 조건에서 측정된 데이터에서 그려집니다.곡선의 관계는 참고용입니다.실제 데이터는 특정 응용 프로그램에 따라 설치 후 테스트해야 합니다.
기준 회로
지침
- ZD10-100 유연한 압력 센서는 비극성 구성 요소이며 회로에 방향성이 없습니다.
- 사용 시 센서의 압력 감지 영역을 단단하고 평평한 표면에 놓으십시오.곡선 또는 불규칙한 표면에서 센서를 사용하면 센서가 초기에 전도성이 됩니다. 즉, 압력이 없을 때 "응답" 상태가 됩니다.이 상태에서 센서 출력 저항은 여전히 압력 변화에 응답할 수 있으며 해당 관계는 더 이상 참조 데이터 시트에 적용할 수 없습니다.
- 지지면과 힘을 가하는 면이 모두 단단하고 단단한 면이고 접촉면이 센서 크기(센서 민감 영역 크기 52mm*10mm)보다 크면 센서 자체의 구조로 인해 압력 응답이 작고 불안정한.둥근 부드러운 고무 패드는 민감한 영역의 중앙에 부착되어야 하며 직경은 민감한 영역보다 약간 작고 영역은 민감한 영역 영역의 60%보다 커야 합니다.
- 양면 테이프를 사용하여 지지면에 센서를 고정할 수 있습니다.붙이기 전에 지지면이 깔끔하고 깨끗한지 확인하십시오.3M 브랜드 양면 테이프를 사용하는 것이 좋습니다.맞춤형 서비스를 제공합니다.
- 센서가 스트레스를 받고 압력을 유지한 후 출력 저항 값은 시간이 지남에 따라 일반적으로 5% 이내로 약간 드리프트됩니다.이 오차는 타이밍 교정 방법으로 줄일 수 있습니다.교정 작업에서 압력을 가한 후 대기 시간은 실제 적용에서 대기 시간과 일치합니다.센서의 힘 상태는 응용 시나리오마다 다르기 때문에 사용자가 실제 응용 시나리오에 따라 센서를 배열하고 드리프트 매개변수를 직접 테스트하는 것이 좋습니다.
공지사항
- 센서를 사용할 때는 하중을 고르게 받도록 하고 날카로운 물체가 센서에 직접 닿지 않도록 하십시오.
- 범위를 초과하여 사용하면 센서의 성능이 저하되거나 센서가 파손될 수도 있습니다.
- 센서 단자는 구리 및 주석 도금 재료로 만들어졌으며 필요에 따라 리드를 용접할 수 있습니다.납땜 온도는 너무 높아서는 안되며 300°C를 초과하지 않는 것이 좋으며 접촉 시간은 1초를 초과하지 않아야 고온에서 필름 기판이 녹고 변형되는 것을 방지할 수 있습니다. .
