실용적인 유연 박막 압력 센서 MD30-60 전자 의료 기기 (병원용)
설명

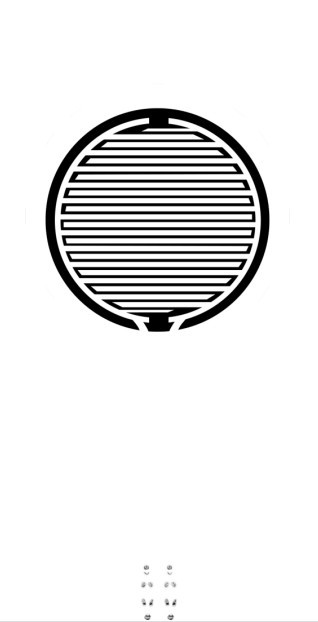

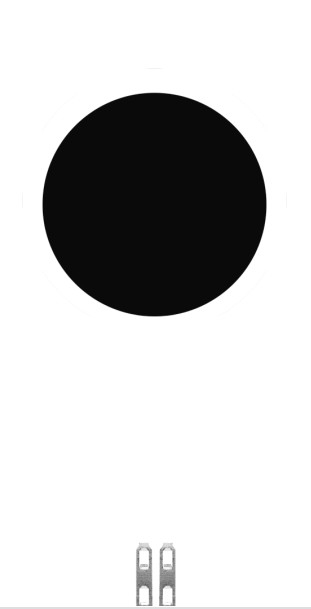

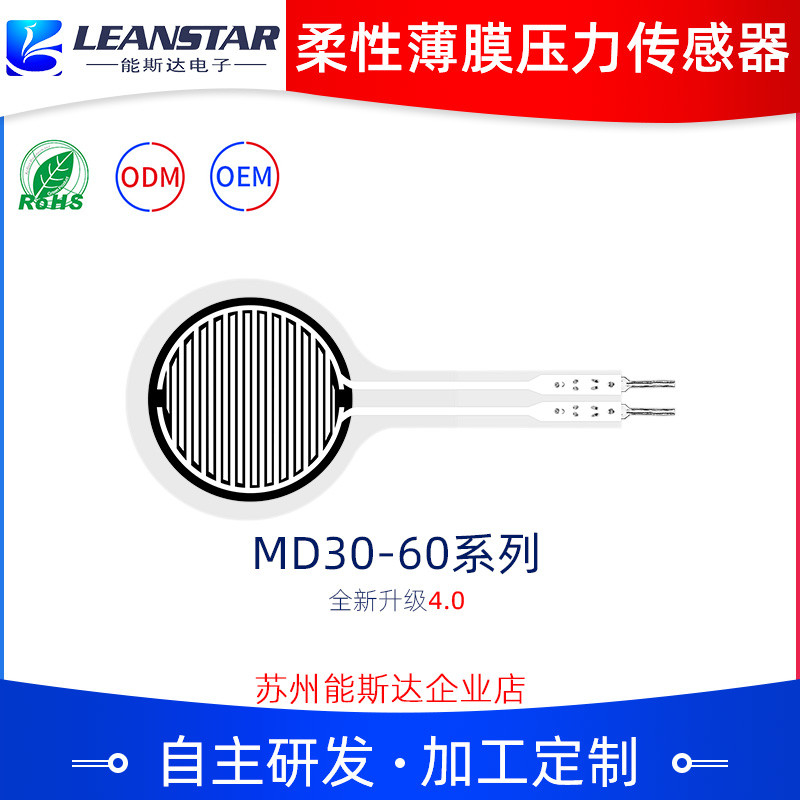

MD30-60 시리즈 유연 박막 압력 센서는 유연 압력 센서 기술에 대한 독립적인 지적 재산권을 가진 새로운 유형의 센서입니다. 유연한 나노 기능성 재료의 강한 접착력, 굽힘 저항 및 고감도를 가진 유연한 얇은 재료에 인쇄되어 압력 감지를 위한 고감도를 달성합니다.
박막 압력 센서는 저항성 센서입니다. 센서 표면에 가해지는 압력이 증가함에 따라 출력 저항이 감소합니다. 특정 압력-저항 관계를 통해 압력을 측정할 수 있습니다. 압력 감지, 인간-컴퓨터 상호 작용, 지능형 로봇, 전자 의료 장비, 웨어러블 장치, 생리적 건강 감지 및 기타 분야에서 널리 사용될 수 있습니다. 예를 들어, 균형 차량의 페달을 트리거하고 감지하고, 심폐 소생술을 감지하고, 다른 시나리오에서 압력을 감지하는 데 사용됩니다.
특징
Ø 초박형, 두께 0.6mm 미만
Ø 저전력 소비 및 우수한 안정성
Ø 빠른 응답
Ø 고감도 및 넓은 감지 범위
Ø 간단한 감지 방식, 통합 용이
Ø 다양한 크기 및 모양의 센서 맞춤화 가능
Ø RoHS 인증 통과
제품 매개변수
| 로고 | 크기(mm) |
| 길이 | 66.3 |
| 너비 | 30 |
| 감지 영역 | φ25 |
| 핀 간격 | 2.54 |
| 공차 | 0.2 |
성능 지표

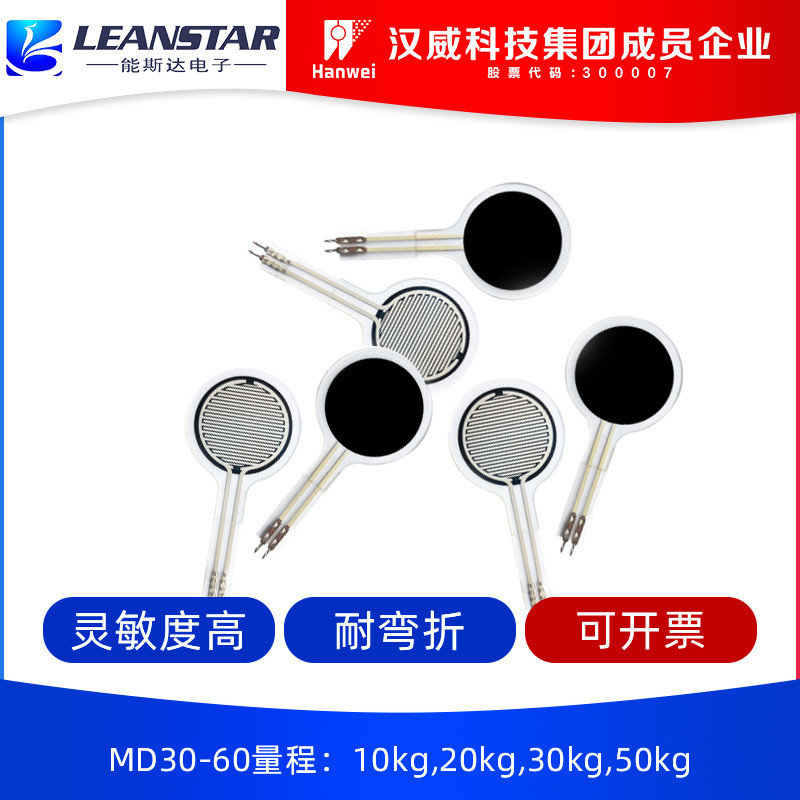

| 모델 | MD30-60@10kg | MD30-60@20kg | MD30-60@30kg | MD30-60@50kg |
| 범위 | 0~10kg | 0~20kg | 0~30kg | 0~50kg |
| 두께 | ≤0.4mm | ≤0.6mm | ||
| 치수 | 사양 및 크기 설명 참조 | |||
| 응답 지점참고1 | ≤0.2kg | ≤0.5kg | ||
| 반복성 | ±3%(50% 부하) | |||
| 일관성참고2 | ±10%(동일 모델 배치) | |||
| 히스테리시스 | ﹢10% (RF+ - RF-)/RF+ | |||
| 내구성 | ＞백만 번 | |||
| 초기 저항 | ＞10MΩ(무부하) | |||
| 응답 시간 | ＜ 1ms | |||
| 재개 시간 | ＜ 15ms | |||
| 테스트 전압 | 일반 값 DC 3.3V | |||
| 작동 온도 | -20°C ～ 60°C | |||
| EMI | 생산 안 함 | |||
| ESD | 무감도 | |||
데이터 참조 시트
|
모델: MD30-60@10kg |
모델: MD30-60@20kg |
모델: MD30-60@30kg |
모델: MD30-60@50kg |
|||||
| 압력/kg | 저항/kΩ | 압력/kg | 저항/kΩ | 압력/kg | 저항/kΩ | 압력/kg | 저항/kΩ | |
| 1 | 8.41 | 2 | 5.31 | 3 | 12.74 | 5 | 8.06 | |
| 2 | 4.89 | 3 | 2.65 | 6 | 6.38 | 10 | 4.45 | |
| 3 | 3.38 | 5 | 1.97 | 9 | 4.34 | 15 | 3.34 | |
| 4 | 2.73 | 7 | 1.59 | 12 | 3.54 | 20 | 2.79 | |
| 5 | 2.30 | 9 | 1.40 | 15 | 3.08 | 25 | 2.44 | |
| 6 | 2.08 | 10 | 1.26 | 18 | 2.78 | 30 | 2.19 | |
| 7 | 1.78 | 13 | 1.18 | 21 | 2.53 | 35 | 2.01 | |
| 8 | 1.61 | 15 | 1.13 | 24 | 2.37 | 40 | 1.87 | |
| 9 | 1.49 | 17 | 1.08 | 27 | 2.22 | 45 | 1.77 | |
| 10 | 1.40 | 20 | 1.05 | 30 | 2.12 | 50 | 1.69 | |
