RoHS DF9-16 유연 박막 힘 센서 23.2mm*10mm

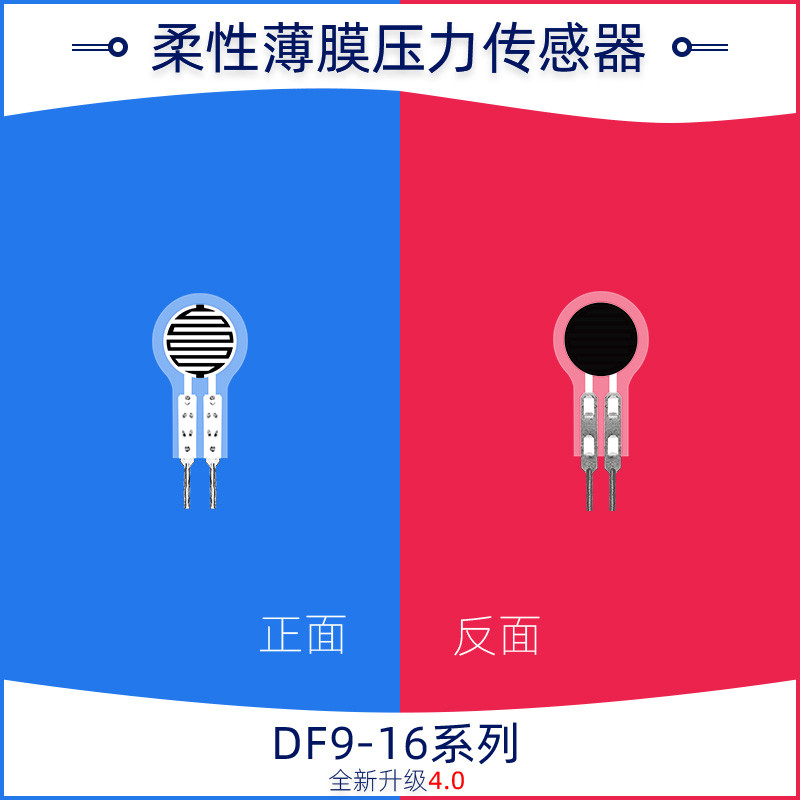

유연한 얇은 필름 압력 센서 DF9-16 시리즈

설명

DF9-16 시리즈 유연한 얇은 필름 압력 센서는 유연한 압력 센서 기술의 독립적인 지적 재산권으로 새로운 유형의 센서입니다.탄력 가 강한 유연 한 얇은 재료 에 인쇄 됩니다., 굽기 저항과 유연한 나노 기능성 재료의 높은 민감성, 압력 검출의 높은 민감성을 달성하기 위해.
얇은 필름 압력 센서는 저항 센서입니다. 센서 표면의 압력이 증가함에 따라 출력 저항이 감소합니다.압력은 특정 압력 저항 관계로 측정 될 수 있습니다.유연한 표면에 압력 측정 시나리오에 적합하며 스마트 홈, 소비자 전자제품, 자동차 전자제품, 의료 장비, 산업 제어,스마트 로봇 및 다른 분야.
DF9-16 시리즈는 현재 500g, 2kg, 5kg, 10kg, 20kg 및 다른 다양한 범위 모델이 있습니다.

특징


Ø 0.3mm 이하의 초느다란 두께

Ø 신속한 대응

Ø 긴 수명,100만번 이상의 압축 테스트를 통과

Ø 탐지 회로는 간단하고, 통합 및 적용이 쉽습니다.

Ø 센서 프로파일은 사용자 정의 할 수 있습니다.

Ø 센서 범위 매개 변수를 사용자 정의 할 수 있습니다.

Ø RoHS 인증 통과


제품 매개 변수




성능 지수


데이터 참조 시트



모델: DF9-16@500g		모델: DF9-16@2kg		모델: DF9-16@5kg		모델: DF9-16@10kg		모델: DF9-16@20kg
압력/kg	저항/kΩ	압력/kg	저항/kΩ	압력/kg	저항/kΩ	압력/kg	저항/kΩ	압력/kg	저항/kΩ
0.05	34.87	0.2	11.20	0.5	8.66	1	4.38	2	4.85
0.1	14.87	0.4	6.07	1	4.68	2	3.05	4	3.67
0.2	7.39	0.6	4.31	1.5	3.60	3	2.50	6	3.06
0.25	6.14	0.8	3.43	2	3.11	4	2.20	8	2.73
0.3	5.19	1	2.97	2.5	2.78	5	2.00	10	2.55
0.4	4.37	1.2	2.67	3	2.55	6	1.85	12	2.43
0.5	3.77	1.4	2.48	3.5	2.36	7	1.76	14	2.36
		1.6	2.30	4	2.17	8	1.70	16	2.31
		1.8	2.19	4.5	1.98	9	1.63	18	2.27
		2	2.08	5	1.83	10	1.60	20	2.23

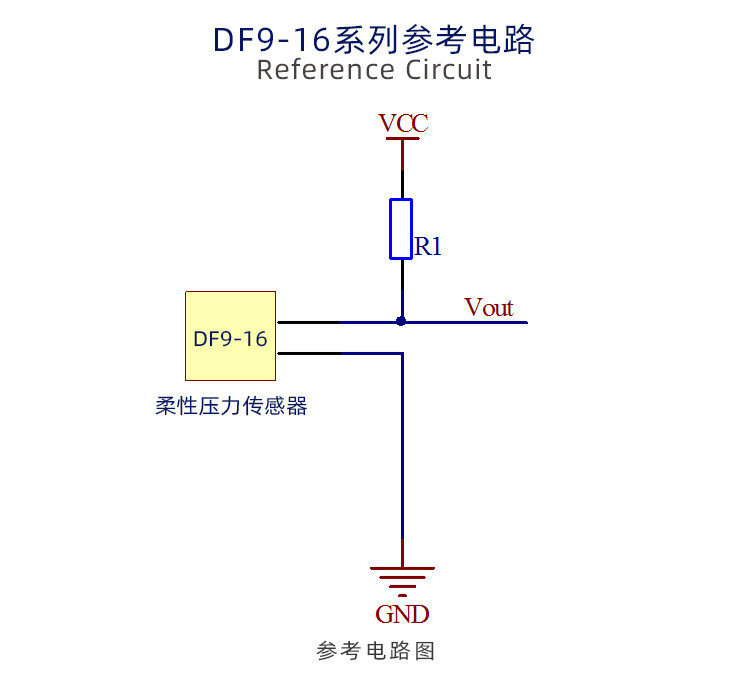

참조 회로
