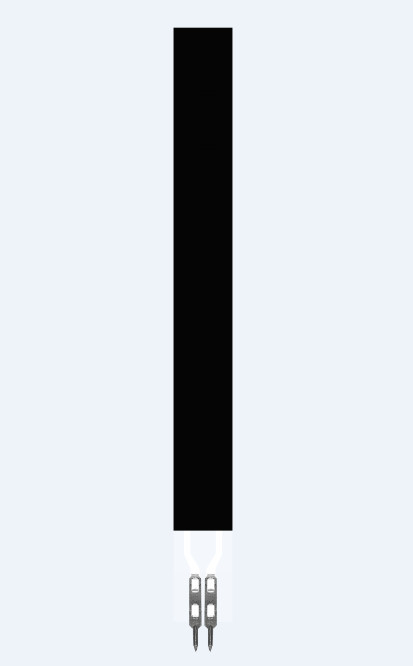

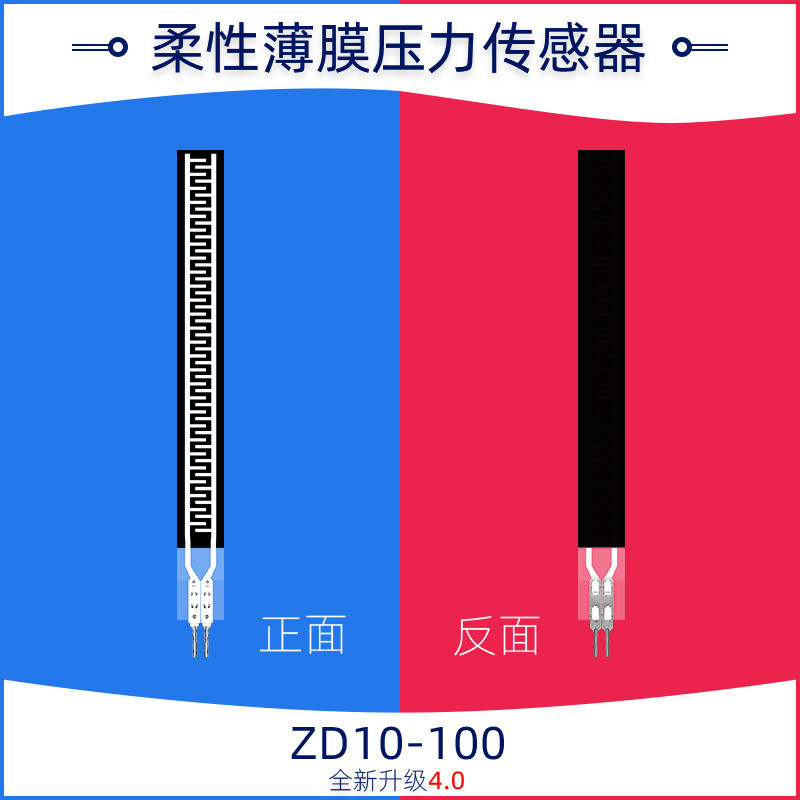

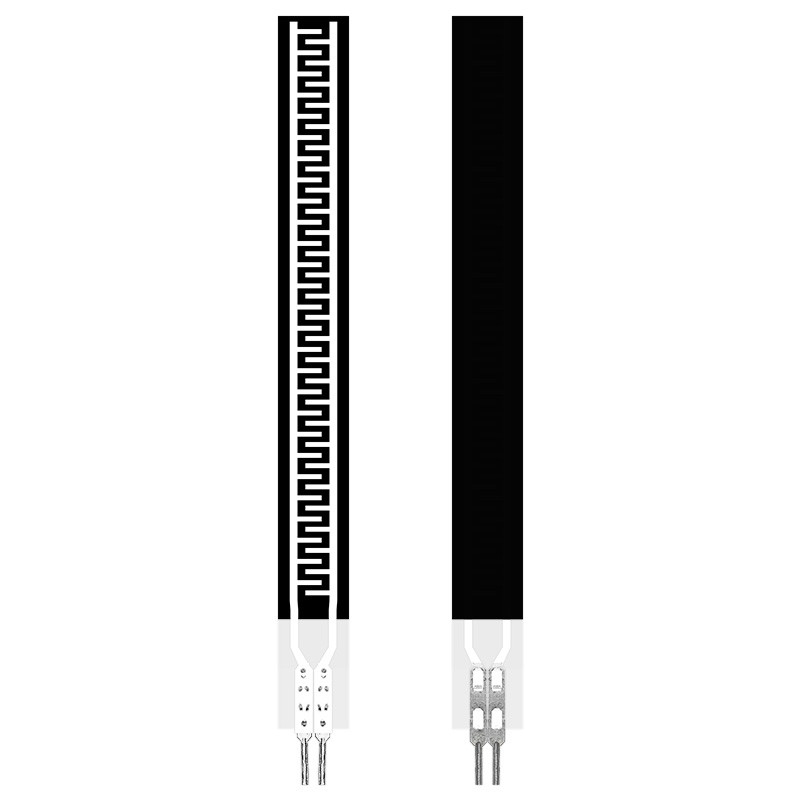

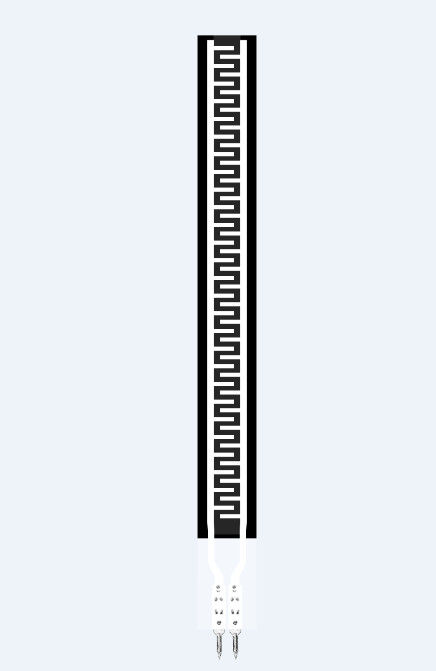

ODM 스마트 유연 박막 압력 센서 ZD10-100 (건강용)

• ZD10-100 플렉서블 압력 센서는 비극적인 부품이며 회로에는 방향성이 없습니다.
• 사용 할 때, 단단하고 평평한 표면에 센서의 압력 민감 영역을 배치하십시오. 곡선 또는 불규칙한 표면에 센서를 사용하면 센서가 처음에는 전도성, 즉,압력이 없을 때 "반응" 상태; 이 상태에서 센서 출력 저항은 압력 변화에 여전히 반응할 수 있으며, 해당 관계는 더 이상 참조 데이터 시트에 적용되지 않습니다.
• 지지면과 힘의 적용면이 딱딱하고 단단한 표면이 동시에 있고, 접촉면이 센서 크기보다 크면 (센서 민감 영역 크기 52mm*10mm),센서의 구조로 인해, 압력 반응은 작고 불안정 할 수 있습니다. 부드러운 고무 패드 둥근 민감 영역의 중심에 붙여야 합니다, 지름은 민감 영역보다 약간 작습니다.그리고 면적은 민감한 면적의 60% 이상을 차지해야 합니다.;
• 이중 면 테이프 를 사용 하여 센서 를 지지 표면 에 고정 할 수 있다. 붙이기 전 에 지지 표면 이 깔끔 하고 깨끗 함 을 주의 한다.3M 브랜드의 양면 테이프를 사용하는 것이 좋습니다.· 맞춤형 서비스를 제공합니다.
• 센서가 스트레스를 받고 압력을 유지 한 후, 출력 저항 값은 시간이 지남에 따라 일반적으로 5% 이내에 약간 변동합니다. 이 오류는 타이밍 캘리브레이션 방법으로 줄일 수 있습니다.캘리브레이션 작업에서, 압력을 가한 후 대기 시간은 실제 응용 프로그램에서의 대기 시간과 일치합니다. 센서의 힘 상태가 다른 응용 시나리오에서 다르기 때문에,사용자가 실제 응용 시나리오에 따라 센서를 배치하고 유동 매개 변수를 스스로 테스트하는 것이 좋습니다..

발표

• 센서를 사용할 때 수신된 부하를 균일하게 하여 날카로운 물체의 센서와의 직접 접촉을 피하도록 노력한다.
• 장거리 사용은 센서의 성능을 감소시키거나 심지어 센서를 파괴합니다.
• 센서 터미널은 구리 및 진료 된 재료로 만들어졌으며 필요에 따라 납을 용접 할 수 있습니다. 용접 온도가 너무 높지 않아야한다는 점에 유의해야합니다.300°C를 넘지 않는 것이 좋습니다., 그리고 접촉 시간은 1초를 넘지 않아 고온으로 필름 기판이 녹고 변형되는 것을 방지합니다.
