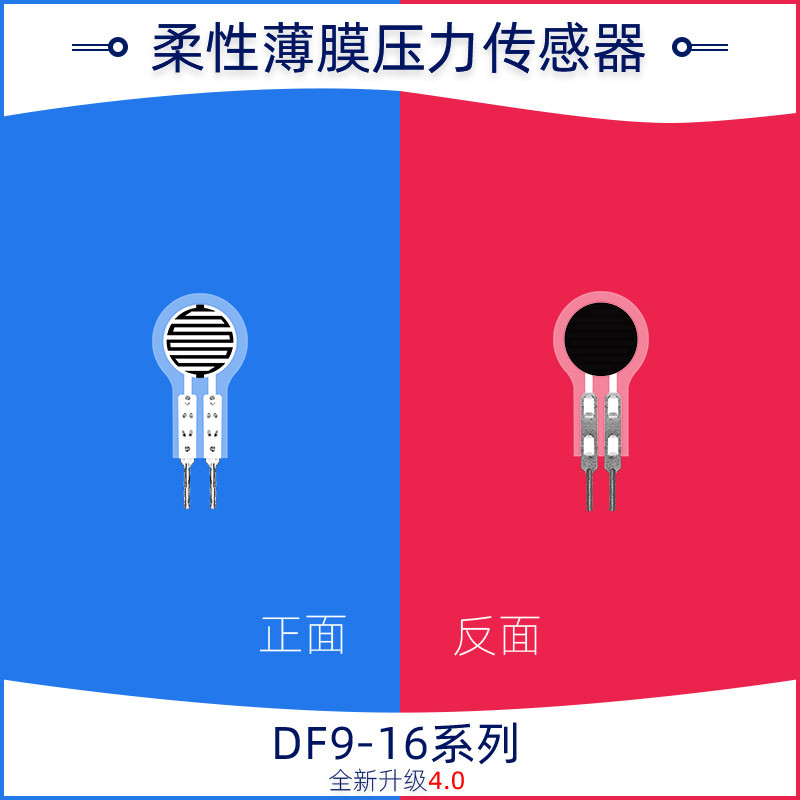

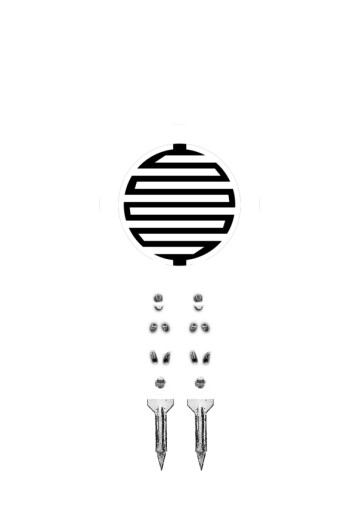

더 나은 수명을 위한 인체 공학적 디자인 유연 박막 압력 센서 DF9-16 시리즈
설명

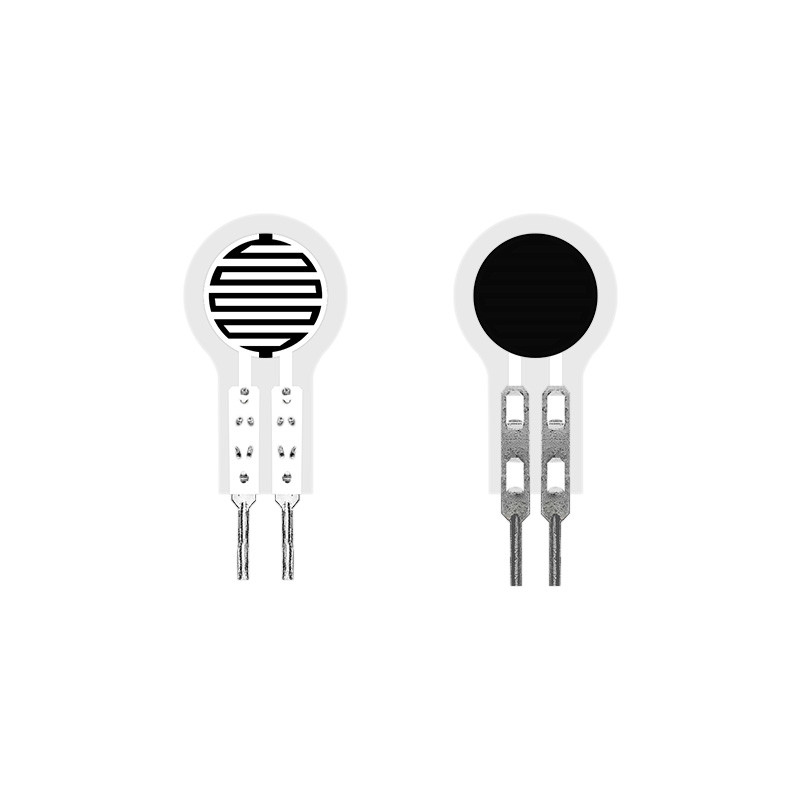

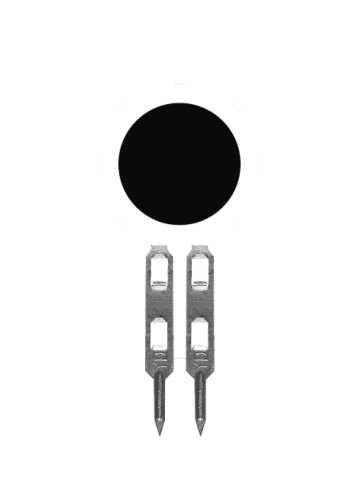

DF9-16 시리즈 유연 박막 압력 센서는 유연 압력 센서 기술에 대한 독립적인 지적 재산권을 가진 새로운 유형의 센서입니다. 유연한 나노 기능성 재료의 강한 접착력, 굽힘 저항 및 고감도로 유연한 얇은 재료에 인쇄하여 압력 감지를 위한 고감도를 달성합니다.
박막 압력 센서는 저항성 센서입니다. 센서 표면의 압력이 증가함에 따라 출력 저항이 감소합니다. 특정 압력-저항 관계를 통해 압력을 측정할 수 있습니다. 유연한 표면의 압력 측정 시나리오에 적합하며 스마트 홈, 소비자 가전, 자동차 전자 제품, 의료 장비, 산업 제어, 스마트 로봇 및 기타 분야에서 널리 사용될 수 있습니다.
DF9-16 시리즈는 현재 500g, 2kg, 5kg, 10kg, 20kg 및 기타 다양한 범위 모델을 보유하고 있습니다.
특징
Ø 초박형, 두께 0.3mm 미만
Ø 빠른 응답
Ø 긴 수명, 100만 번 이상의 압력 테스트 통과
Ø 감지 회로가 간단하여 통합 및 적용이 용이함
Ø 센서 프로파일을 사용자 정의할 수 있음
Ø 센서 범위 매개변수를 사용자 정의할 수 있음
Ø RoHS 인증 통과
제품 매개변수
| 로고 | 크기(mm) |
| 길이 | 23.2 |
| 너비 | 10 |
| 감지 영역 | φ7.8 |
| 핀 간격 | 2.54 |
| 공차 | 0.2 |
성능 지표
| 모델 | DF9-16@500g | DF9-16@2kg | DF9-16@5kg | DF9-16@10kg | DF9-16@20kg |
| 범위 | 0~500g | 0~2kg | 0~5kg | 0~10kg | 0~20kg |
| 두께 | ≤0.3mm | ||||
| 치수 | 사양 및 크기 설명 참조 | ||||
| 응답 지점1 | ≤20g | ≤300g | ≤700g | ||
| 반복성 | ±5%(50% 로드) | ||||
| 일관성2 | ±10%(동일 모델 배치) | ||||
| 히스테리시스 | +15% (RF+ - RF-)/RF+ | ||||
| 내구성 | ＞백만 번 | ||||
| 초기 저항 | ＞10MΩ(무부하) | ||||
| 응답 시간 | < 1ms | ||||
| 재개 시간 | < 15ms | ||||
| 테스트 전압 | 일반 값 DC 3.3V | ||||
| 작동 온도 | -20℃ - 60℃ | ||||
| EMI | 생산 안 함 | ||||
| ESD | 무감도 | ||||
데이터 참조 시트
|
모델: DF9-16@500g |
모델: DF9-16@2kg |
모델: DF9-16@5kg |
모델: DF9-16@10kg |
모델: DF9-16@20kg |
|||||
| 압력/kg | 저항/kΩ | 압력/kg | 저항/kΩ | 압력/kg | 저항/kΩ | 압력/kg | 저항/kΩ | 압력/kg | 저항/kΩ |
| 0.05 | 34.87 | 0.2 | 11.20 | 0.5 | 8.66 | 1 | 4.38 | 2 | 4.85 |
| 0.1 | 14.87 | 0.4 | 6.07 | 1 | 4.68 | 2 | 3.05 | 4 | 3.67 |
| 0.2 | 7.39 | 0.6 | 4.31 | 1.5 | 3.60 | 3 | 2.50 | 6 | 3.06 |
| 0.25 | 6.14 | 0.8 | 3.43 | 2 | 3.11 | 4 | 2.20 | 8 | 2.73 |
| 0.3 | 5.19 | 1 | 2.97 | 2.5 | 2.78 | 5 | 2.00 | 10 | 2.55 |
| 0.4 | 4.37 | 1.2 | 2.67 | 3 | 2.55 | 6 | 1.85 | 12 | 2.43 |
| 0.5 | 3.77 | 1.4 | 2.48 | 3.5 | 2.36 | 7 | 1.76 | 14 | 2.36 |
| 1.6 | 2.30 | 4 | 2.17 | 8 | 1.70 | 16 | 2.31 | ||
| 1.8 | 2.19 | 4.5 | 1.98 | 9 | 1.63 | 18 | 2.27 | ||
| 2 | 2.08 | 5 | 1.83 | 10 | 1.60 | 20 | 2.23 | ||
