더 나은 삶을 위한 획기적인 경험 유연 박막 압력 센서 ZD10-100
설명

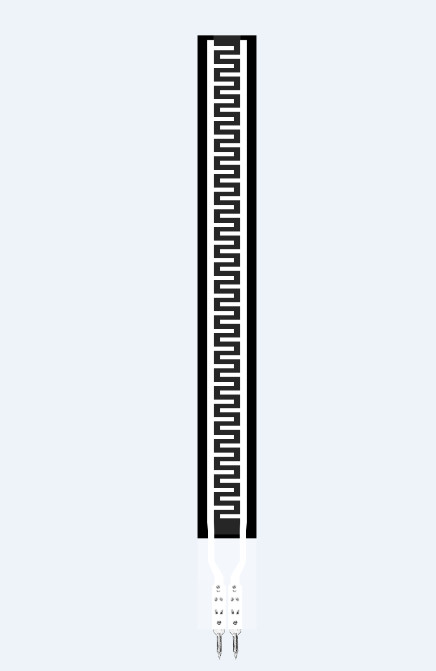

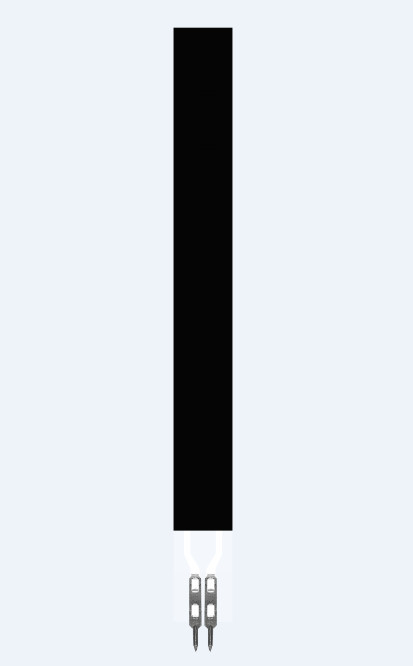

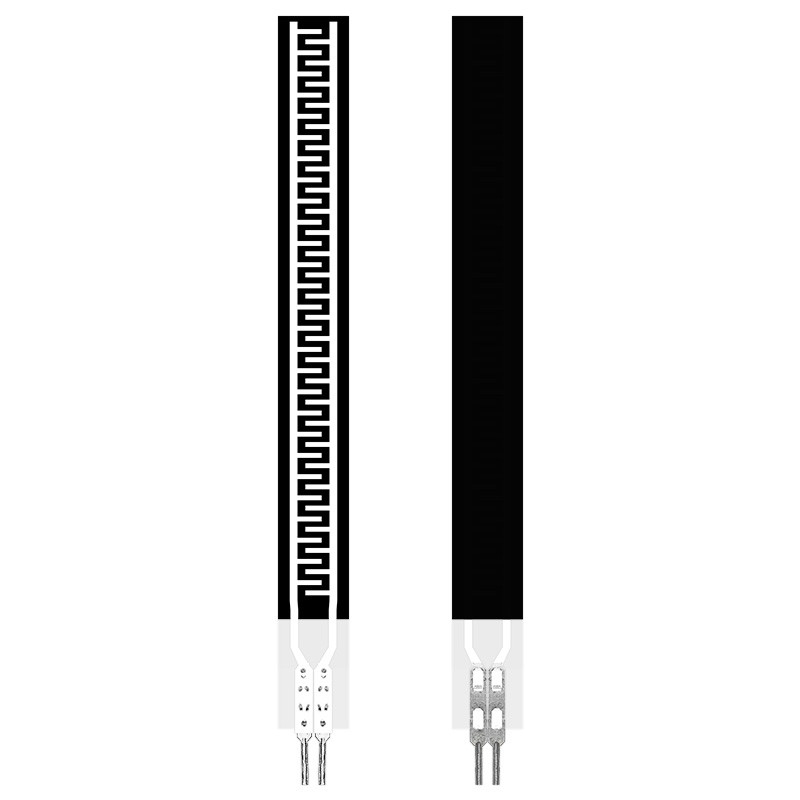

ZD10-100 유연 박막 압력 센서는 유연 압력 센서 기술의 독립적인 지적 재산권을 가진 새로운 유형의 센서입니다. 유연 나노 기능성 재료의 강한 접착력, 굽힘 저항 및 고감도를 가진 유연한 얇은 재료에 인쇄되어 고감도의 압력 감지를 달성합니다.
유연 박막 압력 센서는 저항성 센서입니다. 센서 표면에 가해지는 압력이 증가함에 따라 출력 저항이 감소합니다. 특정 압력-저항 관계를 통해 압력을 측정할 수 있습니다.
ZD10-100은 특정 영역에서 작은 압력 감지에 주로 사용됩니다. 응답 지점은 50g 미만으로 낮아 ZD10-100 센서 표면의 압력 트리거 및 압력 변화를 효과적으로 감지할 수 있습니다. 스마트 홈, 소비 가전, 자동차 전자 제품 및 기타 분야에서 널리 사용될 수 있습니다.
특징
Ø 초박형, 두께 0.3mm 미만
Ø 유연 방수 패키지
Ø 굽힘 저항
Ø 빠른 응답
Ø 긴 수명, 100만 번 이상의 압착 테스트 통과
Ø 출력 신호 감지 용이
Ø 맞춤형 제품 길이, 크기, 핀 패키지 등
Ø 센서 범위 매개변수 사용자 정의 가능
성능 지표
| 모델 |
ZD10-100 |
| 범위 |
0~500g |
| 두께 |
≤0.3mm |
| 치수 |
사양 및 크기 설명 참조 |
| 응답 지점1 |
≤50g |
| 반복성 |
±5%(50% 로드) |
| 일관성2 |
±15%(동일 모델 배치) |
| 히스테리시스 |
+10% (RF+ - RF-)/RF+ |
| 내구성 |
＞백만 번 |
| 초기 저항 |
＞10MΩ(무부하) |
| 응답 시간 |
＜1ms |
| 재개 시간 |
＜15ms |
| 테스트 전압 |
일반 값 DC 3.3V |
| 작동 온도 |
-20℃ ~ 60℃ |
| EMI |
생산 안 함 |
| ESD |
무감도 |
데이터 참조 시트
| 모델 |
압력/gf |
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| ZD10-100 |
저항/KΩ |
10.29 |
5.34 |
3.98 |
3.32 |
2.98 |
2.82 |
2.66 |
2.55 |
2.47 |
2.43 |
참고: 아이콘의 곡선은 특정 조건에서 측정된 데이터를 기반으로 그려졌습니다. 곡선의 관계는 참조용입니다. 실제 데이터는 특정 응용 프로그램에 따라 설치 후 테스트해야 합니다.

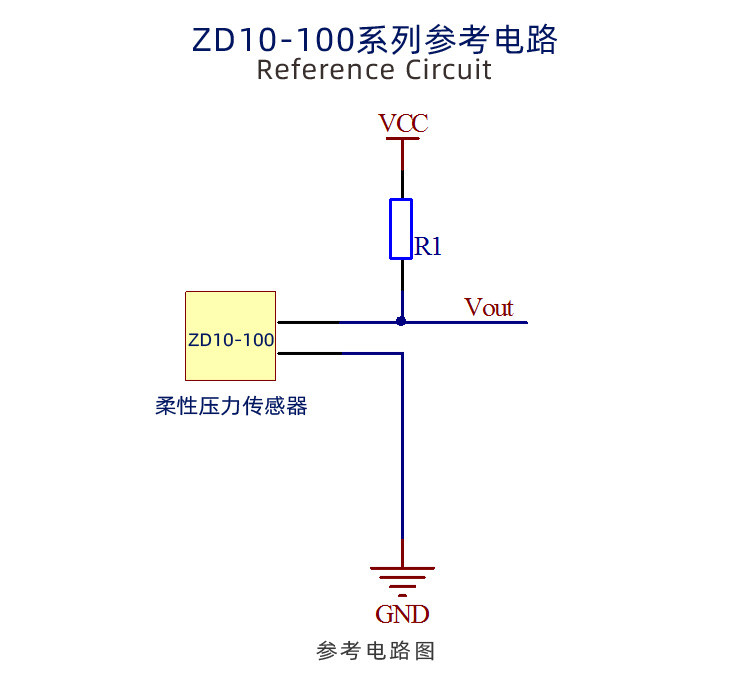

참조 회로
지침
- ZD10-100 유연 압력 센서는 비극성 부품이며 회로에 방향성이 없습니다.
- 사용 시 센서의 압력 감지 영역을 단단하고 평평한 표면에 놓으십시오. 센서를 곡면 또는 불규칙한 표면에서 사용하면 센서가 초기 전도 상태가 됩니다. 즉, 압력이 없을 때 "응답" 상태가 됩니다. 이 상태에서 센서 출력 저항은 여전히 압력 변화에 응답할 수 있으며 해당 관계는 더 이상 참조 데이터 시트에 적용되지 않습니다.
- 지지 표면과 힘 가해 표면이 모두 단단하고 딱딱한 표면이고 접촉 표면이 센서 크기(센서 감지 영역 크기 52mm*10mm)보다 큰 경우, 센서 자체 구조로 인해 압력 응답이 작고 불안정할 수 있습니다. 둥근 부드러운 고무 패드를 감지 영역 중앙에 부착해야 하며, 직경은 감지 영역보다 약간 작고 면적은 감지 영역 면적의 60% 이상이어야 합니다.
- 양면 테이프를 사용하여 센서를 지지 표면에 고정할 수 있습니다. 붙이기 전에 지지 표면이 깨끗하고 정돈되었는지 확인하십시오. 3M 브랜드 양면 테이프를 사용하는 것이 좋습니다. 맞춤형 서비스를 제공합니다.
- 센서에 압력이 가해지고 압력이 유지되면 출력 저항 값이 시간이 지남에 따라 약간 변동하며 일반적으로 5% 이내입니다. 이 오차는 타이밍 보정 방법으로 줄일 수 있습니다. 보정 작업에서 압력을 가한 후 대기 시간은 실제 응용 프로그램의 대기 시간과 일치합니다. 센서의 힘 상태는 다양한 응용 시나리오에서 다르므로 사용자는 실제 응용 시나리오에 따라 센서를 배열하고 자체적으로 드리프트 매개변수를 테스트하는 것이 좋습니다.
공지 사항
- 센서를 사용할 때는 받는 하중이 균등하게 되도록 하고 날카로운 물체와의 직접적인 접촉을 피하십시오.
- 과도한 사용은 센서의 성능을 저하시키거나 센서를 파괴할 수 있습니다.
- 센서 단자는 구리 및 주석 도금 재료로 만들어졌으며 필요에 따라 리드를 용접할 수 있습니다. 용접 온도가 너무 높지 않아야 하며 300°C를 초과하지 않아야 하고 접촉 시간은 1초를 초과하지 않아야 하여 고온으로 인해 필름 기판이 녹거나 변형되는 것을 방지해야 합니다.
