Unique 3.3V Thin Film Pressure Sensors CE RoHS Insole Force Sensor

독특한 3.3V 얇은 필름 압력 센서 CE RoHS 인솔 힘 센서

  • 강조하다

    유일한것 3.3V 얇은 필름 압력 센서

    ,

    얇은 필름 압력 센서 CE 로에스

    ,

    CE 로에스 구두의 안창 힘 센서

  • 재료
    폴리머
  • 적용 가능한 장면
    현명한 구두의 안창
  • 출력 모델 타입
    아날로그 센서
  • 작업 전압
    3.3V
  • 작업 원칙
    바이오센서
  • 상품 이름
    가요성 필름 압력 센서 ZNX-01
  • OEM / ODM
    지원받습니다
  • 이메일
    sales@wgsensor.com
  • 왓츠앱
    +8613333637163
  • 원래 장소
    중국
  • 브랜드 이름
    WG Sensor™
  • 인증
    CE RoHS
  • 모델 번호
    가요성 필름 압력 센서 ZNX-01
  • 최소 주문 수량
    1 PC
  • 가격
    1-49pcs/49USD ~ 50-200pcs/45USD (Negotiable)
  • 포장 세부 사항
    선물 상자, 한 개의 통
  • 배달 시간
    5-10 작업 일수
  • 지불 조건
    전신환, L/C (신용장), 웨스턴 유니온, 머니그램
  • 공급 능력
    100000 PC /per 년

독특한 3.3V 얇은 필름 압력 센서 CE RoHS 인솔 힘 센서

독특한 유연 필름 압력 센서 지능형 깔창 바리스터 타입 다중 지점 센서



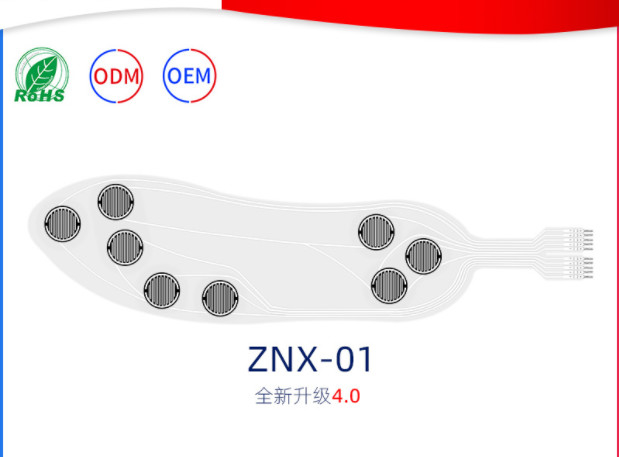

설명

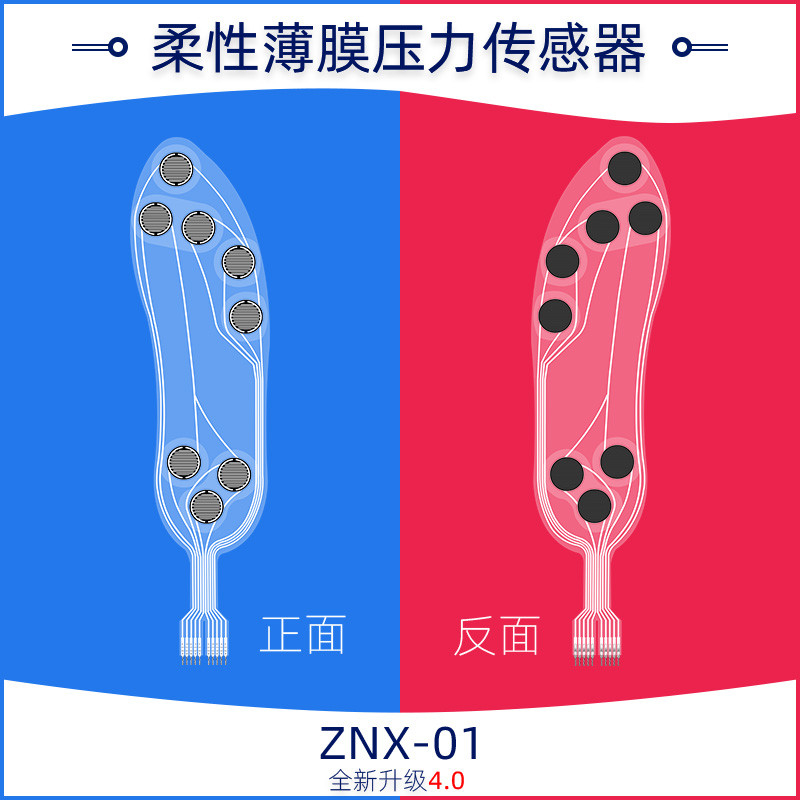

ZNX-01 유연 필름 압력 센서는 독립적인 지적 재산권을 가진 유연 압력 감지 기술을 사용하는 새로운 유형의 센서입니다. 유연하고 가벼운 재료에 강한 접착력, 굽힘 저항 및 고감도를 가진 유연 나노 기능성 재료를 인쇄합니다. 따라서 발바닥 압력 분포를 고감도로 감지할 수 있습니다.

ZNX-01 유연 필름 압력 센서는 저항성 센서입니다. 센서 표면에 가해지는 압력이 증가함에 따라 출력 저항이 감소합니다. 특정 압력-저항 관계를 통해 압력을 측정할 수 있습니다. ZNX-01 센서를 발바닥에 설정하면 인체가 서 있거나 걷는 동안 발바닥 압력을 감지할 수 있으며, 감지된 데이터를 발바닥 압력 분석에 사용할 수 있습니다.



 특징



Ø 초연성, 두께 0.3mm 미만

Ø 통합 용이

Ø 빠른 응답 속도 및 고해상도

Ø 긴 수명, 100만 번 이상의 압력 테스트 통과

Ø 출력 신호 감지 용이

Ø 방수, 방습, 통기성


성능 지표



모델 ZNX-01
범위 0~10kg
두께 ≤0.45mm
치수 크기 사양 설명 참조 (맞춤형)
응답 지점참고1 ≤400g
내구성 >백만 번
초기 저항 >10MΩ(무부하)
응답 시간 <1ms
재개 시간 <15ms
테스트 전압 일반 값 DC 3.3V
작동 온도 -20℃ ~ 60℃
EMI 생산 안 함
ESD 무감도

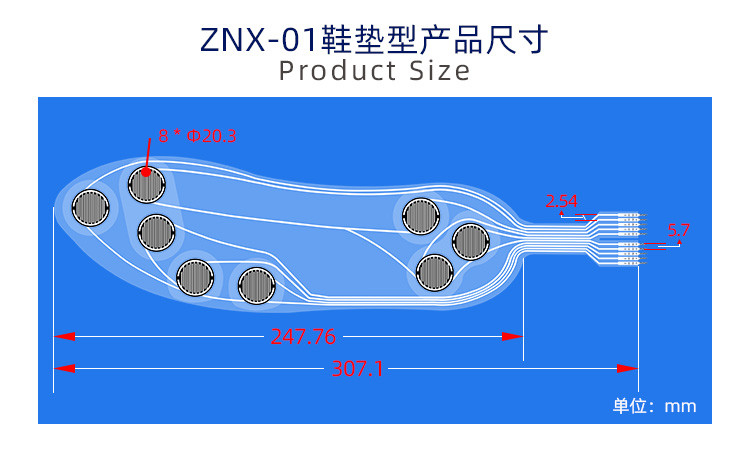

 데이터 참조 시트
로고 길이 너비 감지 영역 핀 피치 공차
크기(mm) 307 85 8*φ20 2.54 0.2



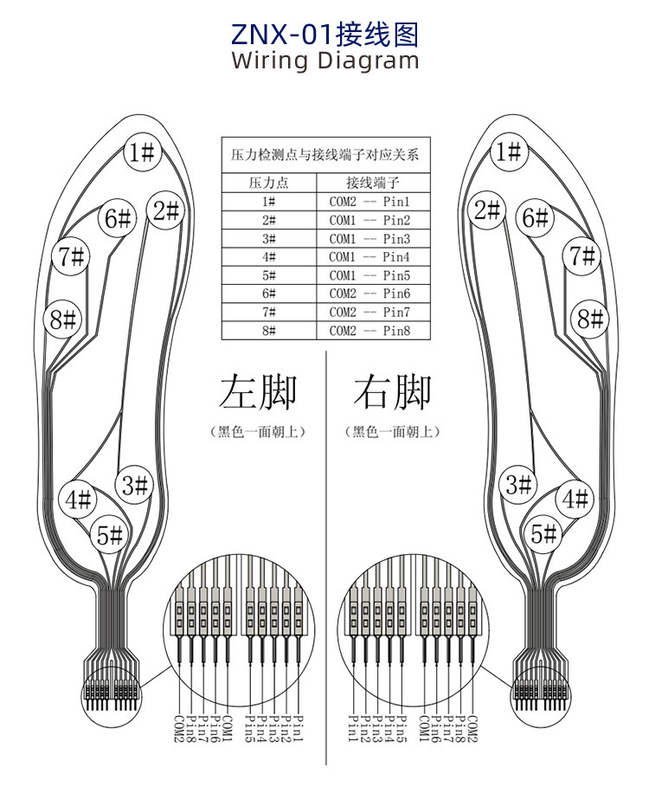

참조 회로

독특한 3.3V 얇은 필름 압력 센서 CE RoHS 인솔 힘 센서 0

지침



1. ZNX-01 유연 박막 압력 센서는 비극성 부품이므로 회로에 방향성이 없습니다. 사용 시 센서의 압력 감지 영역을 단단하고 평평한 표면에 놓으십시오. 곡면 또는 불규칙한 표면에서 센서를 사용하면 센서가 초기 전도 상태가 됩니다. 즉, 압력이 없을 때 "응답" 상태가 됩니다. 이 상태에서 센서 출력 저항은 여전히 압력 변화에 응답할 수 있으며, 해당 관계는 더 이상 참조 데이터 시트에 적용되지 않습니다.



2. 지지 표면과 힘을 가하는 표면이 모두 단단하고 딱딱한 표면이고 접촉 표면이 센서의 감지 영역보다 큰 경우, 센서 자체 구조로 인해 압력 응답이 작고 불안정할 수 있습니다. 감지 영역 중앙에 둥근 연질 고무 패드를 부착해야 하며, 직경은 감지 영역보다 약간 작고 면적은 감지 영역 면적의 60% 이상이어야 합니다.



3. 양면 테이프를 사용하여 센서를 지지 표면에 고정할 수 있습니다. 붙이기 전에 지지 표면이 깨끗하고 정돈되어 있는지 확인하십시오. 3M 브랜드 양면 테이프를 사용하는 것이 좋습니다. 맞춤형 서비스 제공;



4. 센서에 압력이 가해지고 압력이 유지되면 출력 저항 값이 시간이 지남에 따라 약간 변동하며, 일반적으로 5% 이내입니다. 이 오차는 타이밍 보정 방법을 통해 줄일 수 있습니다. 보정 작업에서 압력을 가한 후 대기 시간은 실제 응용 프로그램의 대기 시간과 일치합니다. 센서의 힘 상태는 다양한 응용 시나리오에서 다르므로 사용자는 실제 응용 시나리오에 따라 센서를 배열하고 자체적으로 드리프트 매개변수를 테스트하는 것이 좋습니다.


공지

  • 센서를 사용할 때는 받는 하중을 균등하게 하고 날카로운 물체와의 직접적인 접촉을 피하십시오.
  • 과도한 사용은 센서의 성능을 저하시키거나 센서를 파괴할 수 있습니다.
  • 센서 단자는 구리 및 주석 도금 재료로 만들어졌으며, 필요에 따라 리드를 용접할 수 있습니다. 납땜 온도가 너무 높지 않도록 주의해야 하며, 300°C를 초과하지 않고 접촉 시간은 1초를 초과하지 않도록 하여 고온으로 인해 필름 기판이 녹거나 변형되는 것을 방지해야 합니다.
세부 정보

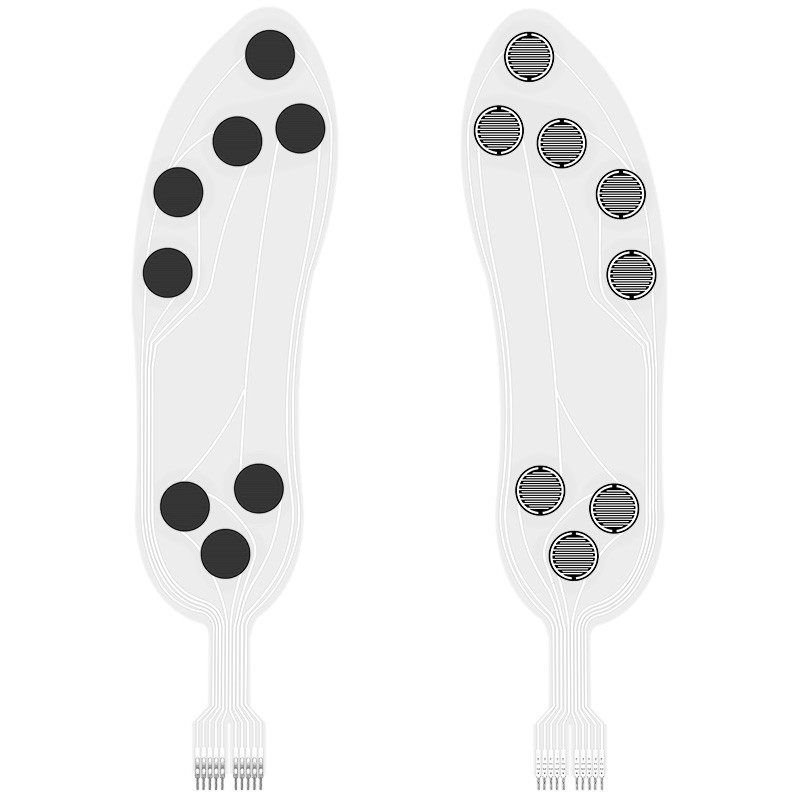

독특한 3.3V 얇은 필름 압력 센서 CE RoHS 인솔 힘 센서 1독특한 3.3V 얇은 필름 압력 센서 CE RoHS 인솔 힘 센서 2독특한 3.3V 얇은 필름 압력 센서 CE RoHS 인솔 힘 센서 3
