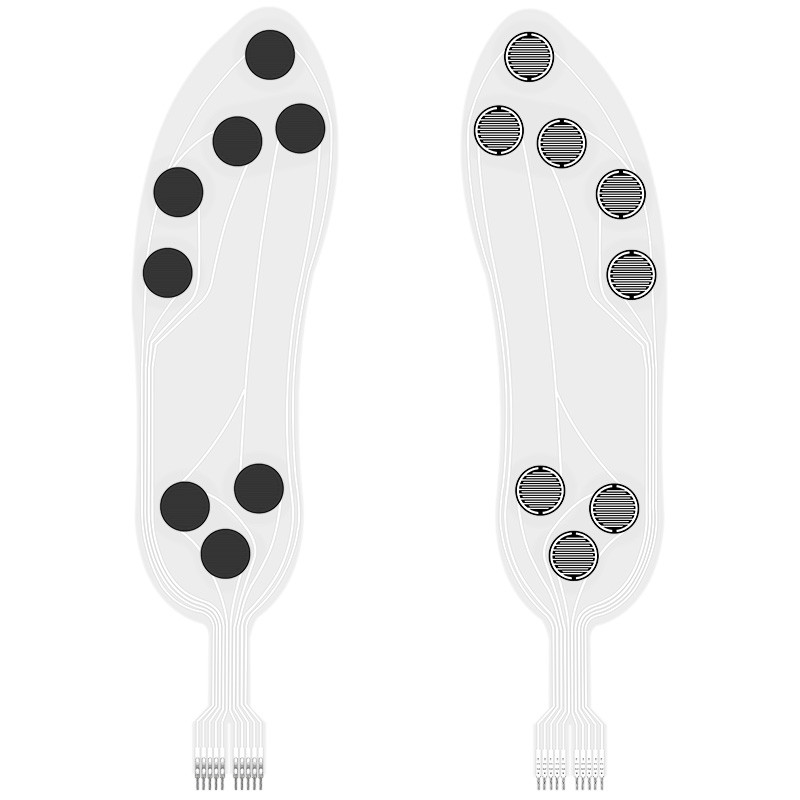

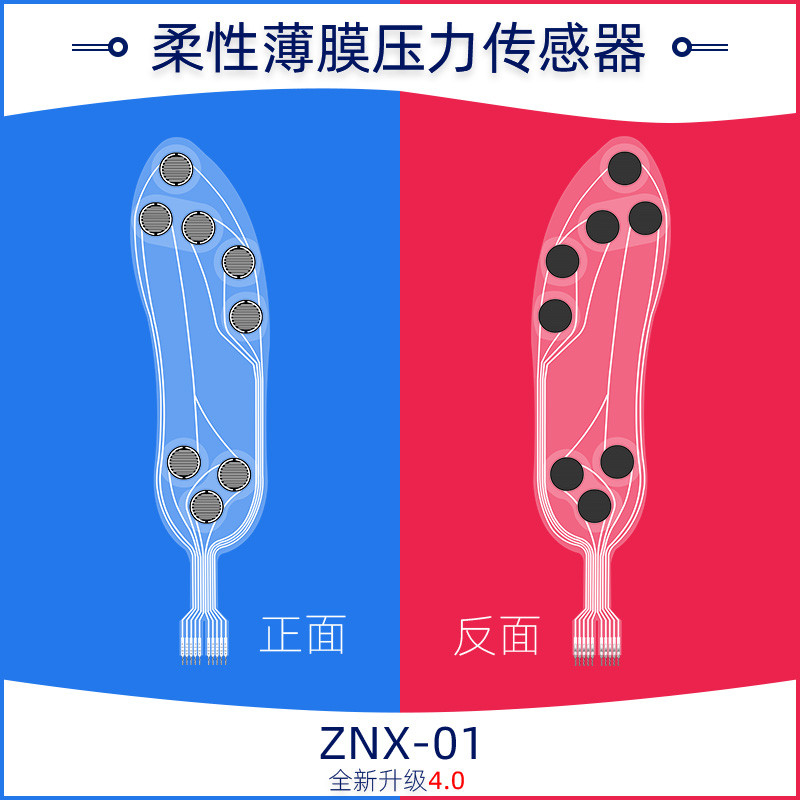

ZNX-01 유연 필름 압력 센서 지능형 인솔 바리스토르 타입 멀티 포인트 센서
설명
ZNX-01 유연 필름 압력 센서독립적인 지적 재산권으로 유연한 압력 감지 기술을 사용하는 새로운 유형의 센서입니다. 강한 접착력을 가진 유연한 나노 기능성 물질을 인쇄합니다.굽기 저항성 및 유연하고 가벼운 재료에 대한 높은 민감성. 그래서 발판 압력 분포의 높은 감수성을 감지 할 수 있습니다.
ZNX-01 유연 필름 압력 센서는 저항 센서입니다. 센서의 표면에 가해지는 압력이 증가함에 따라 출력 저항이 감소합니다.특정 압력 저항 관계를 통해ZNX-01 센서를 설정하면 발바닥의 압력을 감지할 수 있습니다.검출 데이터는 발판 압력 분석에 사용될 수 있습니다..
특징
Ø 초 부드럽고 두께 0.3mm 미만
Ø 통합하기 쉽다
Ø 빠른 반응 속도와 높은 해상도
Ø 긴 수명, 1백만 번 이상의 압력 테스트를 통과
Ø 출력 신호를 쉽게 감지 할 수 있습니다.
Ø 방수성, 습성성, 호흡성
성능 지수
| 모델 | ZNX-01 |
| 범위 | 0~10kg |
| 두께 | ≤0.45mm |
| 차원 | 크기 사양 설명 참조 (개정 가능) |
| 반응점참고1 | ≤ 400g |
| 내구성 | >100만 번 |
| 초기 저항 | >10MΩ ((무부하) |
| 반응 시간 | <1ms |
| 재개 시간 | <15ms |
| 시험 전압 | DC 3.3V의 전형적 값 |
| 작동 온도 | -20°C 60°C |
| EMI | 생산되지 않습니다. |
| ESD | 무감각성 |
| 로고 | 길이가 | 너비 | 민감한 부위 | 핀 피치 | 용인성 |
| 크기 (mm) | 307 | 85 | 8*φ20 | 2.54 | 0.2 |
1.ZNX-01유연한 얇은 필름 압력 센서는 비극적인 구성 요소이며, 회로에는 방향성이 없습니다.평면곡선 또는 불규칙한 표면에 센서를 사용하면 센서가 처음에는 전도성, 즉 압력이 없을 때 "반응" 상태에있을 것입니다.센서 출력 저항은 여전히 압력 변화에 반응 할 수 있습니다, 그리고 해당 관계는 참조 데이터 시트에 더 이상 적용되지 않습니다.
2.지탱면과 힘을 가하는 표면이 딱딱하고 단단한 표면이고, 접촉면이 센서의 구조로 인해 센서의 민감한 영역보다 크다면,압력 반응이 작고 불안정할 수 있습니다.둥근 부드러운 고무 패드가 민감한 부위의 중심에 붙여야 합니다, 지름은 민감한 부위보다 약간 작습니다.그리고 면적은 민감한 면적의 60% 이상을 차지해야 합니다.;
3당신은 지원 표면에 센서를 고정하기 위해 쌍면 테이프를 사용할 수 있습니다. 지원 표면 정돈되고 깨끗하기 전에 주의하십시오.3M 브랜드의 양면 테이프를 사용하는 것이 좋습니다.· 맞춤형 서비스를 제공합니다.
4센서가 스트레스를 받고 압력을 유지 한 후에 출력 저항 값은 시간이 지남에 따라 일반적으로 5% 이내에 약간 변동합니다. 이 오류는 타이밍 캘리브레이션 방법으로 감소 할 수 있습니다.캘리브레이션 작업에서, 압력을 가한 후 대기 시간은 실제 응용 프로그램에서의 대기 시간과 일치합니다. 센서의 힘 상태가 다른 응용 시나리오에서 다르기 때문에,사용자가 실제 응용 시나리오에 따라 센서를 배치하고 유동 매개 변수를 스스로 테스트하는 것이 좋습니다..
