극도로 민감한 응답 유연 박막 압력 센서 압전 저항 전자 펜 마이크로
설명

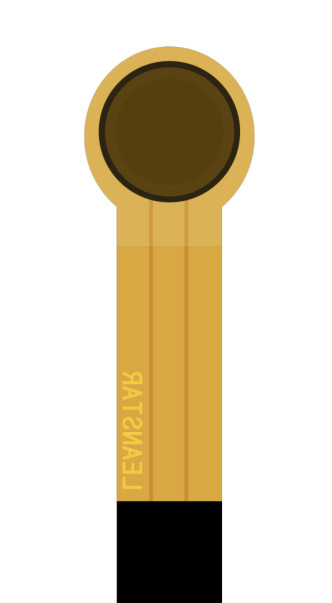

SI4-G 유연 박막 압력 센서는 유연 압력 센서 기술의 독립적인 지적 재산권을 가진 새로운 유형의 센서입니다. 강한 접착력, 굽힘 저항 및 고감도의 유연 나노 기능성 재료로 유연한 얇은 재료에 인쇄하여 고감도의 압력 감지를 달성합니다.
유연 박막 압력 센서는 저항성 센서입니다. 센서 표면에 가해지는 압력이 증가함에 따라 출력 저항이 감소합니다. 특정 압력-저항 관계를 통해 압력을 측정할 수 있습니다.
SI4-G 유연 박막 압력 센서는 주로 전자 펜의 압력 트리거링 및 감지에 사용됩니다. 펜 코어 뒷면에 설치됩니다. 사용자가 전자 펜으로 글을 쓸 때 필압 변화를 감지할 수 있습니다. 알고리즘 처리를 거치면 필기 인식, 자세 보정 및 기타 기능을 실현할 수 있으며, 간단한 회로를 통해 신호를 수집할 수 있습니다.
특징
Ø 초박형, 두께 0.25mm 미만
Ø 굽힘 저항
Ø 빠른 응답
Ø 긴 수명, 100만 번 이상의 압력 테스트 통과
Ø 출력 신호 감지 용이
Ø 맞춤형 제품 길이, 크기, 핀 패키지 등
Ø 맞춤형 센서 범위 매개변수
성능 지표
| 모델 | SI4-G |
| 범위 | 0~500g |
| 두께 | ≤0.25mm |
| 치수 | 사양 및 크기 설명 참조 |
| 응답 지점 | ≤30g |
| 반복성 | ±10%(50% 로드) |
| 일관성 | ±20%(동일 모델 배치) |
| 히스테리시스 | +10% (RF+ - RF-)/RF+ |
| 내구성 | ＞백만 번 |
| 초기 저항 | ＞10MΩ(무부하) |
| 응답 시간 | ＜1ms |
| 재개 시간 | ＜15ms |
| 테스트 전압 | 일반 값 DC 3.3V |
| 작동 온도 | -20℃ ～ 60℃ |
| EMI | 생산 없음 |
| ESD | 무감도 |
| 모델 | 압력/g | 50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
| SIG-4 | 저항/KΩ | 5.26 | 3.24 | 2.47 | 2.10 | 1.85 | 1.66 | 1.55 | 1.45 | 1.38 | 1.33 |
센서에 압력을 가하고 압력을 유지하면 출력 저항 값이 시간이 지남에 따라 약간씩 변동하며, 일반적으로 5% 이내입니다. 이 오차는 타이밍 보정 방법을 통해 줄일 수 있습니다. 보정 작업에서 압력을 가한 후 대기 시간은 실제 응용 프로그램의 대기 시간과 일치합니다. 센서의 힘 상태는 다양한 응용 시나리오에서 다르므로 사용자는 실제 응용 시나리오에 따라 센서를 배열하고 자체적으로 드리프트 매개변수를 테스트하는 것이 좋습니다.
